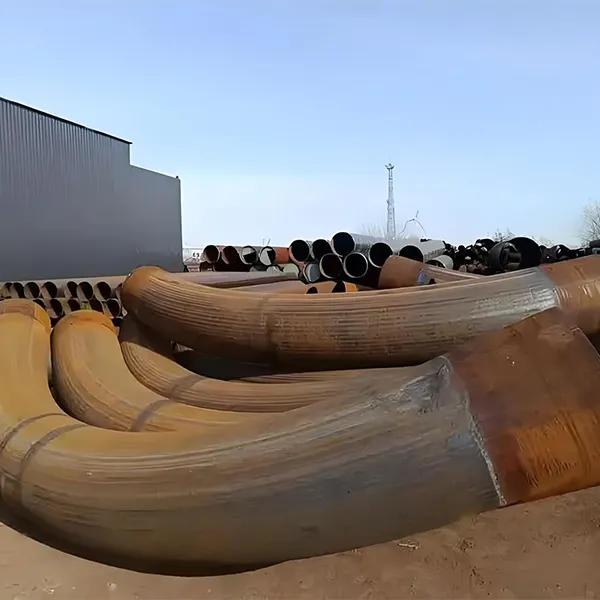

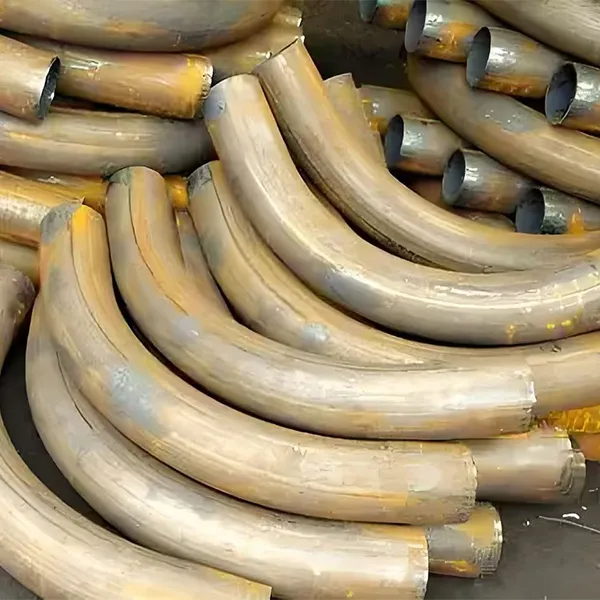

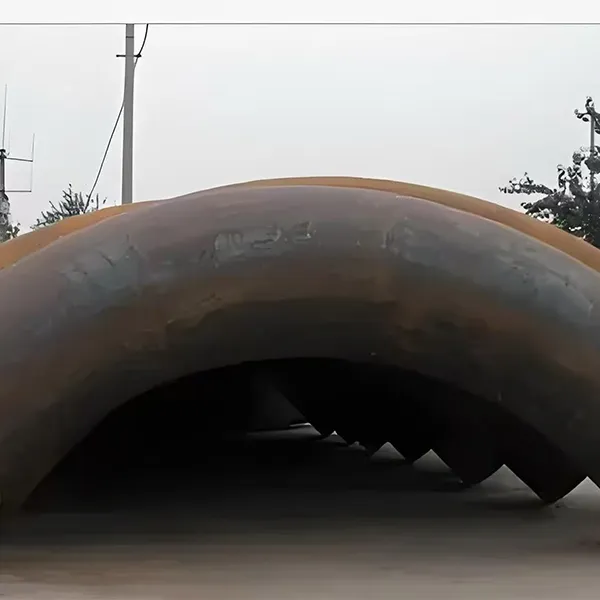

Гнутая труба из углеродистой стали
Гнутая труба изгибается с помощью комплектного гибочного оборудования, при этом радиус изгиба (R) является важным параметром. Когда радиус изгиба большой (R > 1,5 наружного диаметра трубы D, т.е. R > 1,5D), обычно называется гнутой трубой, её изогнутая часть больше, течение более плавное; а когда радиус изгиба маленький (R ≤ 1,5D), то обычно называется отводом, изгиб более крутой.
Описание
маркер
Основное понятие гнутой трубы
Гнутая труба изгибается с помощью комплектного гибочного оборудования, при этом радиус изгиба (R) является важным параметром. Когда радиус изгиба большой (R > 1,5 наружного диаметра трубы D, т.е. R > 1,5D), обычно называется гнутой трубой, её изогнутая часть больше, течение более плавное; а когда радиус изгиба маленький (R ≤ 1,5D), то обычно называется отводом, изгиб более крутой.
Классификация гнутых труб
| Способ классификации | Тип | Характеристики/Примечания |
| По радиусу изгиба | Гнутая труба с длинным радиусом | R=1.5D, меньшее сопротивление потоку |
| Гнутая труба с коротким радиусом | R=1.0D, занимает меньше места | |
| По технологии изготовления | Холодногнутая труба | Гнется при комнатной температуре, низкая стоимость, простая изготовка, но меньшая жесткость, подходит для обычных условий или труб малого диаметра |
| Горячегнутая труба | Гнется после нагрева (например, нагрев ТВЧ), широкая адаптация, особенно подходит для труб большого диаметра, с толстой стенкой или из специальных материалов, лучшее качество | |
| По материалу | Металлическая гнутая труба | Углеродистая сталь, легированная сталь, нержавеющая сталь, цветные металлы и др., высокая прочность, хорошая стойкость к давлению |
| Неметаллическая гнутая труба | Пластиковые гнутые трубы, такие как ПВХ, ПЭ, ПП и др., легкий вес, коррозионная стойкость, подходят для определенных сред и условий | |

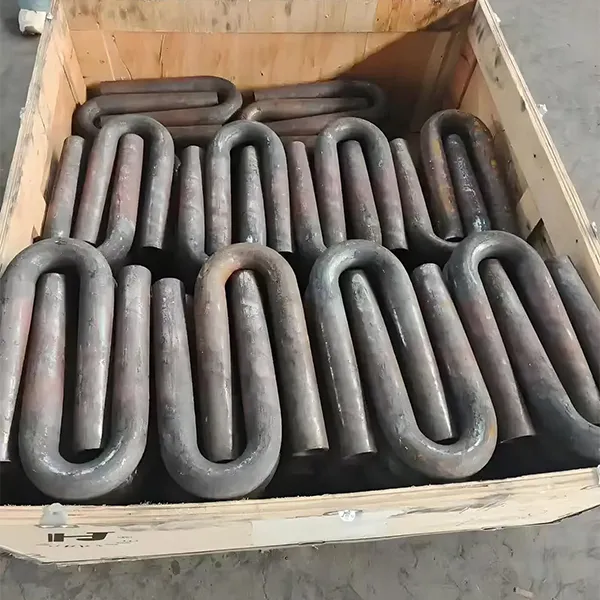

| По конструктивной форме | U-образная труба | Может заменить два отвода на 90°, часто используется для подключения радиаторов и т.д. |
| Обратный изгиб (S-образный изгиб) | Обычно имеет два угла изгиба по 135°, используется для обхода препятствий или регулировки в плоскости | |
| Дуговая гнутая труба | Обычно имеет три угла изгиба (середина 90°, боковые углы 135°), используется для обхода других трубопроводов | |
| По форме сварного шва | Бесшовная гнутая труба | Без сварного шва, высокая стойкость к давлению, внутренняя поверхность гладкая, подходит для условий высокого давления или высоких требований к чистоте |
| Сварная гнутая труба | Изготовлена путем сварки из листового материала, стоимость, широкое применение |
Ключевые параметры гнутых труб
Выбор подходящей гнутой трубы требует учета следующих ключевых параметров:
Радиус изгиба (R): Определяет степень изгиба трубопровода. Чем больше значение R, тем плавнее изгиб, меньше сопротивление потоку жидкости, но больше занимаемое пространство; меньшее значение R обеспечивает более крутой изгиб, экономит пространство, но может увеличить сопротивление потоку и эрозию.
Угол изгиба: Распространенные значения 45°, 90°, 180° и др., должны определяться в соответствии с фактической конфигурацией трубопровода.
Номинальный диаметр (DN): Обозначает размерные характеристики гнутой трубы, должен соответствовать присоединяемому трубопроводу.
Толщина стенки: Непосредственно влияет на прочность под давлением и срок службы гнутой трубы. В процессе гибки наружная стенка трубы утоняется, необходимо контролировать процент утонения (обычно требуется не более 15%).
Технология изготовления гнутых труб
Производство гнутых труб в основном включает два процесса: холодную гибку и горячую протяжку (горячую гибку)
Процесс холодной гибки: Гнется непосредственно механическими штампами при комнатной температуре. Преимущества: не требует нагрева, проста в выполнении, низкая стоимость, подходит для труб малого диаметра и материалов с хорошей пластичностью. Но для труб большого диаметра или с толстой стенкой холодная гибка может привести к увеличению овальности или образованию гофр.
Процесс горячей протяжки (горячей гибки): Обычно используется среднечастотный индукционный нагрев для нагрева изгибаемой части до пластического состояния, затем под механическим усилием происходит гибка и быстрое охлаждение для фиксации формы (поэтому также называется гибкой на среднечастотных установках). Преимущества: широкая адаптивность, возможность гибки труб большого диаметра и с толстой стенкой, хорошее качество формовки, равномерная толщина стенки.. Недостатки: большие инвестиции в оборудование, высокое энергопотребление.
Кроме того, пластиковые гнутые трубы изготавливаются методами литья под давлением, термической сварки и термической гибки.
Ключевые моменты выбора гнутых труб
При выборе гнутых труб необходимо учитывать следующие аспекты:
Характеристики среды: Учитывайте коррозионную активность, температуру и давление транспортируемой среды для определения подходящего материала и класса давления. Например, для коррозионных сред могут быть выбраны нержавеющие или пластиковые гнутые трубы.
Требования трубопроводной системы: В соответствии с требованиями к давлению и температуре системы выбирайте гнутые трубы, соответствующие стандартам, например, бесшовные гнутые трубы для применений под высоким давлением.
Ограничения пространства: При ограниченном монтажном пространстве рассмотрите возможность использовать гнутые трубы с коротким радиусом или специальной формы (например, U-образные трубы, обратные изгибы).
Технология и стоимость: Холодногнутые трубы имеют более низкую стоимость и подходят для обычных применений; горячегнутые трубы обладают лучшими характеристиками и используются для более требовательных применений. Сварные гнутые трубы имеют низкую стоимость, бесшовные гнутые трубы обладают лучшими характеристиками.
Стандарты и нормы: Выбирайте продукцию, соответствующую применимым национальным и отраслевым стандартам (таким как GB/T 12459), чтобы обеспечить качество и безопасность.
Области применения гнутых труб
Гнутые трубы широко применяются во многих отраслях:
Нефтехимическая промышленность: Трубопроводные системы для транспортировки нефти, газа, химических сред.
Энергетика: Трубопроводы котлов, тепловых систем.
Строительство: Строительные конструкции (например, арочные стальные конструкции), водоснабжение и канализация, вентиляционные трубопроводы.
Машиностроение: Применяются в таких отраслях, как спортивное оборудование, производственные линии и др.
Транспорт: Выхлопные трубы автомобилей, судовые трубопроводы, велосипедные рамы и др.
Мебель и бытовая техника: Металлическая мебель, трубопроводы кондиционеров и холодильного оборудования, сантехнические смесители и др.
Монтаж и качество гнутых труб
Монтаж гнутых труб требует обеспечения соответствия трубопроводам и надежности соединения (сварка, фланцевое соединение и т.д.). При сварке необходимо гарантировать качество сварных швов.
(например, экологически чистые водоосновные смазки）способствуют улучшению качества поверхности и увеличению срока службы штампа.
Резюме
Гнутые трубы, являясь ключевыми фитингами для изменения направления трубопроводов, требуют комплексного учета различных факторов при выборе, таких как радиус изгиба, материал, технология, стандарты и область применения. Холодногнутые трубы экономичны и практичны, горячегнутые трубы обладают лучшими характеристиками; металлические гнутые трубы имеют высокую прочность, пластиковые гнутые трубы устойчивы к коррозии; бесшовные гнутые трубы используются под высоким давлением, сварные гнутые трубы имеют низкую стоимость. Понимание этих особенностей и различий помогает выбрать наиболее подходящие гнутые трубы для трубопроводной системы.
Надеемся, что приведенная информация поможет вам лучше понять гнутые трубы. Если у вас есть конкретная область применения или дальнейшие вопросы, мы будем рады предоставить более конкретные рекомендации.
